5 Decision Tree

决策树（Decision Tree）是机器学习领域中一种非常基础且应用广泛的算法。它既可以用于分类问题，也可以用于回归问题。其核心思想源于人类在做决策时，往往会根据一系列问题（或条件）进行判断，最终得出一个结论。决策树模型就是将这个过程进行了形式化和算法化。

决策树的定义 (page 2-3) ¶

决策树主要由以下几个部分构成：

• 结点 (Node):
  • 内部结点 (Internal Node): 每个内部结点代表对一个特征或属性的测试。它通常包含一个问题，例如“年龄是否小于 30？”或“是否有房？”。
  • 叶结点 (Leaf Node): 也称为终端结点 (Terminal Node)，代表一个类别（在分类树中）或一个具体的数值（在回归树中）。它代表了最终的决策结果。
• 有向边 (Directed Edge): 代表根据内部结点测试结果划分出的不同分支。每条边通常对应着特征的一个可能取值。

整个决策过程从根结点 (Root Node) 开始，将待分类的实例（数据）的某个特征代入根结点的测试条件中，根据测试结果，沿着对应的分支向下传递。这个过程在后续的内部结点上递归地进行，直到实例被分配到某一个叶结点为止。该叶结点的标签就是这个实例的预测结果。

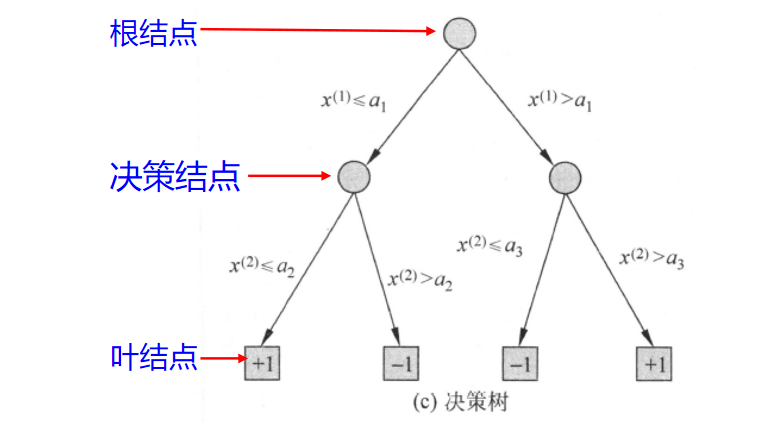

上图直观地展示了决策树的组成部分。从根结点开始，根据特征 x(1) 的取值将数据划分，接着在子结点上根据特征 x(2) 继续划分，最终到达叶结点 +1 或 -1，完成分类。

例子 (page 4-5) ¶

为了更好地理解决策树的工作原理，我们可以看一个生活化的例子。

分类与回归 (page 6) ¶

决策树可以处理两种主要的机器学习任务，其根本区别在于目标变量（也就是我们希望预测的那个值 y）的类型。

• 分类树 (Classification Tree): 用于处理离散型目标变量。例如，在动物分类的数据集中，“类标号”（如哺乳动物、爬行类、鸟类）就是离散的。分类树的叶结点输出的是一个类别。
• 回归树 (Regression Tree): 用于处理连续型目标变量。例如，预测房价、股票价格或温度，这些目标变量都是连续的数值。回归树的叶结点输出的是一个具体的数值，通常是该叶结点所有样本目标值的平均值。

决策树 - 解决分类问题的一般方法 (page 7-8) ¶

构建和使用一个分类模型，通常遵循以下两个主要步骤：

1. 模型构建 ( 归纳过程 ):

   • 这个阶段也称为学习或训练。
   • 我们使用一个带有已知类别标签的训练集 (Training Set)。
   • 学习算法通过对训练集的归纳，自动地构建出一个分类模型（例如，一棵决策树）。这个过程的目标是找到能够最好地拟合训练数据的规则。

2. 预测应用 ( 推论过程 ):

   • 这个阶段也称为测试或推理。
   • 我们使用已经构建好的模型，对没有类别标签的测试集 (Test Set) 或新数据进行预测。
   • 模型根据新数据的特征，推论出其最可能的类别。

决策树学习的步骤 (page 9) ¶

决策树的学习过程，本质上是通过一系列规则对数据进行分类的过程。这个过程通常包含以下三个核心步骤：

1. 特征选择 (Feature Selection):
   • 特征选择是决定用哪个特征来划分当前数据集。如果把决策树的构建看作是盖房子，特征选择就是决定先用哪根柱子作支撑。
   • 好的特征能够将不同类别的数据尽可能地分离开。
   • 选择的标准通常是使得划分后的数据集“纯度”最高。后续会介绍如何用信息增益、信息增益比或基尼指数来度量。
2. 决策树的生成 (Tree Generation):
   • 这是一个递归的过程。从根结点开始，基于特征选择的结果，对数据集进行划分，生成子结点。
   • 对每个子结点，重复特征选择和划分的过程，直到满足停止条件。
   • 停止条件通常是：
     • 当前结点所有样本都属于同一类别。
     • 没有剩余特征可供划分。
     • 达到预设的树深度或叶结点样本数。
3. 决策树的剪枝 (Tree Pruning):
   • 直接根据训练数据生成的决策树可能会非常复杂，对训练数据拟合得很好，但在新数据上表现不佳，这种现象称为过拟合 (Overfitting)。
   • 剪枝是为了简化决策树，去掉一些不必要的枝叶，以提高模型的泛化能力¹。

决策树与条件概率分布 (page 10-12) ¶

从概率论的角度看，决策树的学习过程实际上是在划分特征空间，并估计每个划分单元上的条件概率分布 \(P(Y|X)\)。

• 特征空间划分: 决策树的每个内部结点和它引出的分支，都在对特征空间进行一次划分。例如，一个特征 年龄 < 30 将整个特征空间分成了两部分。
• 路径与单元: 从根结点到每个叶结点的路径，唯一地定义了特征空间中的一个单元 (cell) 或区域 (region)。这些单元互不相交，并覆盖了整个特征空间。
• 条件概率: 在每个单元（即每个叶结点）内，都定义了一个类的概率分布。这个分布通常是通过该单元内训练样本的类别频率来估计的。例如，一个叶结点包含 8 个“是”类样本和 2 个“否”类样本，那么可以估计在该单元内 \(P(Y=\text{"是"}) = 0.8\)，\(P(Y=\text{"否"}) = 0.2\)。

决策树学习的本质是从训练数据中归纳出一组分类规则。理想情况下，我们希望找到一个与训练数据矛盾尽可能小、同时又具有良好泛化能力的决策树。

决策树算法 (page 14) ¶

决策树的发展历史中，涌现出了一系列经典算法，它们在特征选择、树的生成和剪枝等方面各有侧重。

决策树 CLS 算法 (page 15-23) ¶

CLS（Concept Learning System）是最早的决策树学习算法之一，为后来的 ID3 等算法奠定了基础。

CLS 基本思想 (page 15) ¶

CLS 采用“分而治之”的策略，其基本思想可以概括为：

1. 从一个空树开始，将整个训练样本集视为根结点。
2. 选择一个属性作为测试属性，根据该属性的不同取值，将样本集分割成若干子集。
3. 对每个子集：
   • 如果子集中的所有样本都属于同一类别，则将该子集标记为叶结点，其类别即为该样本的类别。
   • 如果子集为空，也标记为叶结点，类别通常设为其父结点中最多的类别。
   • 如果子集包含多种类别的样本，则将该子集视为一个新的内部结点，并递归地选择新的属性对其进行划分。
4. 重复此过程，直到所有子集都被正确分类或没有属性可用。

CLS 算法的问题 (page 20-23) ¶

CLS 算法的一个核心问题是：它没有明确规定如何选择最佳的测试属性。在步骤 3 中，如果只是随机选择或按固定顺序选择，生成的决策树的结构和效率可能会天差地别。

决策树 ID3 算法 (page 24) ¶

ID3 算法由 Ross Quinlan 于 1979 年提出，它正是为了解决 CLS 算法中“如何选择最佳属性”的问题。ID3 的核心是使用信息增益 (Information Gain) 作为特征选择的准则。

要理解信息增益，首先需要了解信息论中的两个基本概念：信息量和熵。

熵 (Entropy) (page 25-27) ¶

在信息论中，熵是度量随机变量不确定性的指标。一个系统越混乱、越不确定，其熵值就越高。

熵的特性：

• 范围: 对于有 \(n\) 个取值的随机变量，其熵的范围是 \(0 \le H(X) \le \log_2 n\)。
• 最大熵: 当所有事件等概率发生时（即均匀分布），系统不确定性最大，熵达到最大值 \(\log_2 n\)。
• 最小熵: 当某个事件的概率为 1，其余为 0 时（即确定性系统），系统不确定性最小，熵为 0。

下图展示了二分类问题（伯努利分布）中，熵与概率 \(p\) 的关系。当 \(p=0.5\) 时，不确定性最大，熵达到峰值 1。

信息增益 (Information Gain) (page 28-29) ¶

信息增益表示在得知特征 A 的信息后，导致数据集 D 的类别不确定性减少的程度。不确定性的减少量越大，说明特征 A 的分类能力越强。

要计算信息增益，我们首先需要定义条件熵 (Conditional Entropy)。

信息增益的算法 (page 31-32) ¶

信息增益例题 (page 33-35) ¶

信息增益比 (page 36) ¶

虽然信息增益是一个很好的度量，但它有一个固有的偏见：倾向于选择取值数目较多的特征。极端情况下，如果一个特征的每个取值都唯一对应一个样本（如“ID 号”），那么它的条件熵 \(H(D|A)\) 将为 0，信息增益达到最大值。但这样的特征对新数据的预测毫无意义。

为了校正这个问题，C4.5 算法引入了信息增益比 (Information Gain Ratio)。

决策树的生成 (page 37-42) ¶

决策树的生成是一个递归调用特征选择和数据划分的过程。

ID3 算法的生成过程 (page 38-41) ¶

C4.5 算法的生成过程 (page 42) ¶

C4.5 算法的生成过程与 ID3 非常相似，主要区别在于特征选择标准：

• 将步骤 3 中的“信息增益”替换为“信息增益比”。

决策树面临的问题 (page 43-46) ¶

过度拟合 (Overfitting) ¶

这是决策树乃至许多机器学习模型都需要面对的核心问题。

• 理想的决策树应该是叶子结点少、深度小，即模型简单且有效。但寻找全局最优的决策树是一个NP 难题。
• 决策树生成算法倾向于不断生长，直到能完美划分训练数据为止。这会导致树过于复杂，学习到了训练数据中的噪声和偶然性，从而在新的、未见过的数据上表现很差。
• 训练误差 (Training Error): 模型在训练数据上的误差。
• 泛化误差 (Generalization Error): 模型在未知数据上的期望误差。
• 过拟合的典型表现就是训练误差很低，但泛化误差很高。

为了解决过拟合，需要采用剪枝 (Pruning) 技术。

连续值处理 ¶

ID3 等算法原生只支持离散特征。当遇到连续值特征（如年龄、收入）时，C4.5 和 CART 等算法采用二元分割 (Binary Split) 的方法。

1. 将该连续特征的所有取值进行排序。
2. 遍历所有可能的分割点（通常是相邻两个取值的中点）。
3. 对每个分割点，计算其信息增益（或基尼指数等），将其视为一个二分问题（如 年龄 <= t 和 年龄 > t）。
4. 选择能使信息增益最大的那个分割点作为该特征的最佳划分点。

决策树的剪枝 (page 47-51) ¶

剪枝是决策树学习算法中对付“过拟合”的主要手段。其基本策略是通过极小化决策树整体的损失函数来实现。

损失函数 ¶

决策树的损失函数（或称代价函数）需要平衡模型的拟合优度和复杂度。

结点上的经验熵为：\(H_{t}(T) = -\sum_{k=1}^{K} \frac{N_{tk}}{N_{t}}\log \frac{N_{tk}}{N_{t}}\)

剪枝过程 ¶

剪枝过程是一个自底向上的回缩过程。

1. 首先生成一棵完整的决策树 \(T\)。
2. 递归地从树的叶结点向上回缩。
3. 考察任意一个内部结点，比较剪枝前（该结点和其子树存在）和剪枝后（该结点变成一个叶结点）的损失函数值。
   • 设剪枝前的子树为 \(T_B\)，剪枝后的结点为 \(T_A\)。
   • 如果 \(C_\alpha(T_A) \le C_\alpha(T_B)\)，则说明剪枝是值得的，可以减少模型复杂度且不会过多地增加误差，于是执行剪枝。
4. 重复这个过程，直到无法继续回缩，得到损失函数最小的子树 \(T_\alpha\)。

CART (Classification and Regression Trees) (page 52)¶

CART 算法由 Breiman 等人在 1984 年提出，是目前应用最广泛的决策树算法之一，像 Scikit-learn 库中的决策树实现就是基于 CART 的优化版本。

CART- 回归树的生成 (page 55-57) ¶

假设我们有一个连续的目标变量 \(Y\)。CART 回归树的目标是将输入空间（特征空间）划分为 \(M\) 个区域 \(R_m\)，并且在每个区域内给出一个恒定的预测值 \(c_m\)。

• 预测模型: $$ f(x) = \sum_{m=1}^{M} c_m I(x \in R_m) $$ 其中 \(I(\cdot)\) 是指示函数。

• 最优预测值: 在一个区域 \(R_m\) 内，使平方误差最小的预测值 \(c_m\) 是该区域内所有样本 \(y_i\) 值的平均值。 $$ \hat{c}_m = \text{ave}(y_i | x_i \in R_m) $$

• 如何划分: 寻找最优的切分变量 \(j\) 和切分点 \(s\)，使得划分后的两个区域的平方误差之和最小。 $$ \min_{j,s} \left[ \min_{c_1} \sum_{x_i \in R_1(j,s)} (y_i - c_1)^2 + \min_{c_2} \sum_{x_i \in R_2(j,s)} (y_i - c_2)^2 \right] $$ 其中 \(R_1(j,s)=\{x|x^{(j)}\leq s\}\) 和 \(R_2(j,s)=\{x|x^{(j)}>s\}\) 。

CART- 分类树的生成 (page 58-60) ¶

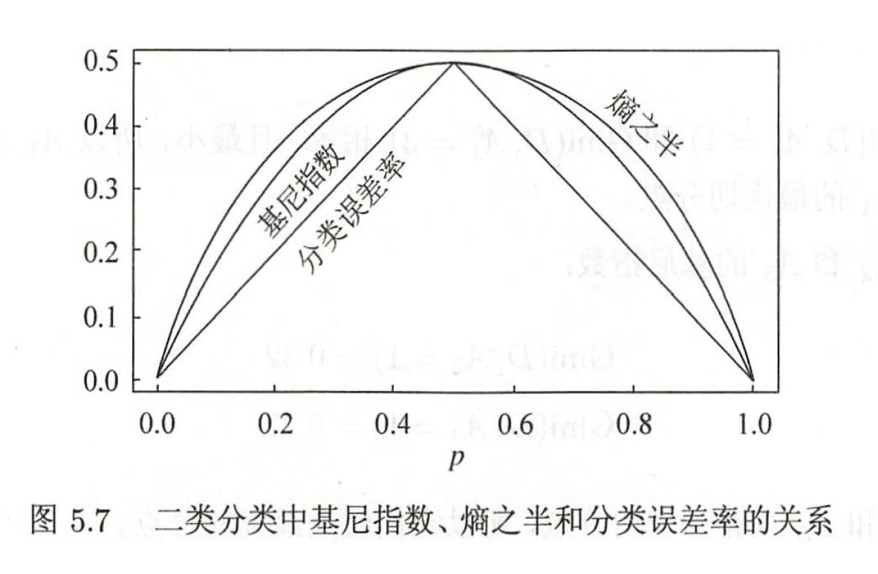

CART 分类树使用基尼指数 (Gini Index) 来代替熵作为衡量数据“不纯度”的指标。

CART 的剪枝 (page 66-73) ¶

CART 的剪枝策略非常系统化，分为两个步骤：

1. 生成子树序列:

   • 首先，生成一棵足够大的决策树 \(T_0\)。
   • 然后，通过代价复杂度剪枝，生成一个嵌套的子树序列 \(\{T_0, T_1, \dots, T_n\}\)。这个序列是通过不断增加正则化参数 \(\alpha\) 得到的。
   • 对于 \(T_0\) 中的每个内部结点 \(t\)，计算一个“剪枝效用”指标 \(g(t)\)： $$ g(t) = \frac{C(t) - C(T_t)}{|T_t| - 1} $$ 其中 \(C(t)\) 是将 \(t\) 作为叶结点的误差，\(C(T_t)\) 是以 \(t\) 为根的子树的误差，\(|T_t|\) 是子树 \(T_t\) 的叶结点数。\(g(t)\) 表示剪掉子树 \(T_t\) 后，整体误差率的增加程度与复杂度减少程度的比值。
   • 在 \(T_0\) 中剪去 \(g(t)\) 最小的结点，得到 \(T_1\)。在 \(T_1\) 中再剪去 \(g(t)\) 最小的结点，得到 \(T_2\)，如此往复，直到只剩下根结点。

2. 交叉验证选择最优子树:

   • 使用一个独立的验证集 (Validation Set)。
   • 对子树序列中的每一棵树 \(T_k\)，在验证集上计算其误差（如平方误差或基尼指数）。
   • 选择在验证集上误差最小的那棵树作为最终的最优决策树 \(T_\alpha\)。

这种方法通过将剪枝过程和最优树选择分离开，有效地避免了使用同一份数据既剪枝又评估的陷阱，找到了在拟合度和复杂度之间达到最佳平衡的模型。

习题 ¶

习题 5.1 ¶

分别以 A1（年龄）, A2（有工作）, A3（有自己的房子）, A4（信贷情况）代表 4 个特征 , 计算各特征对数据集 D 的信息增益比 , 有（保留 3 位小数）：

\((1)\ g_R(D, A_1) = \frac{g(D, A_1)}{H_{A_1}(D)} = \frac{0.083}{3*( - \frac{5}{15}log_2{\frac{5}{15}})} = 0.052\)

\((2)\ g_R(D, A_2) = \frac{g(D, A_2)}{H_{A_2}(D)} = \frac{0.324}{-\frac{5}{15}log_2{\frac{5}{15}} - \frac{10}{15}log_2{\frac{10}{15}}} = 0.353\)

\((3)\ g_R(D, A_3) = \frac{g(D, A_3)}{H_{A_3}(D)} = \frac{0.420}{-\frac{6}{15}log_2{\frac{6}{15}} - \frac{9}{15}log_2{\frac{9}{15}}} = 0.433\)

\((4)\ g_R(D, A_4) = \frac{g(D, A_4)}{H_{A_4}(D)} = \frac{0.363}{-\frac{5}{15}log_2{\frac{5}{15}} - \frac{6}{15}log_2{\frac{6}{15}} - \frac{4}{15}log_2{\frac{4}{15}}} = 0.232\)

由于特征 A3 ( 有自己的房子 ) 的信息增益比最大 , 所以选择特征 A3 作为根结点的特征。

它将训练集 D 划分为两个子集 D1 (A3 取值为 " 是 ") 和 D2 (A3 取值为 " 否 ")。由于 D1 只有同一类的样本点 , 所以它成为一个叶结点 , 结点的类标记为 " 是 "。对于 D2 则需从特征 A1 ( 年龄 ), A2 ( 有工作 ), A4 ( 信贷情况 ) 中选择新的特征。

计算各个特征的信息增益比 :

\(g_R(D_2, A_1) = \frac{g(D_2, A_1)}{H_{A_1}(D_2)} = \frac{0.251}{-\frac{4}{9}log_2{\frac{4}{9}} - \frac{2}{9}log_2{\frac{2}{9}} - \frac{3}{9}log_2{\frac{3}{9}}} = 0.164\)

\(g_R(D_2, A_2) = \frac{g(D_2, A_2)}{H_{A_2}(D_2)} = \frac{0.918}{-\frac{3}{9}log_2{\frac{3}{9}} - \frac{6}{9}log_2{\frac{6}{9}}} = 1.000\)

\(g_R(D_2, A_4) = \frac{g(D_2, A_4)}{H_{A_4}(D_2)} = \frac{0.474}{-\frac{4}{9}log_2{\frac{4}{9}} - \frac{4}{9}log_2{\frac{4}{9}} - \frac{1}{9}log_2{\frac{1}{9}}} = 0.340\)

选择信息增益比最大的特征 A2 ( 有工作 ) 作为结点的特征 , 从这一结点引出两个子结点 : 一个是对应 " 是 " ( 有工作 ) 的子结点 , 包含 3 个样本 , 它们属于同一类 , 所以这是一个叶结点 , 类标记为 " 是 "; 另一个是对应 " 否 " ( 无工作 ) 的子结点 , 包含 6 个样本 , 它们也属于同一类 , 所以这也是一个叶结点 , 类标记为 " 否 "。

这样生成一个如下图所示的决策树。该决策树只用了两个特征 ( 有两个内部节点 )：

graph LR
    A[有自己的房子] -->|是| B(是)
    A -->|否| C[有工作]
    C -->|是| D(是)
    C -->|否| E(否)

习题 5.2 ¶

1. 由数据表可知，j 只能取 1，选择最优切分点 s，遍历求解

2. 则当 j = 1, s = 5 时取得最小值，将输入空间划分为两个区域 x <= 5 和 x > 5。
3. 接着，对两个子区域按上述过程递归计算，设定阈值为 0.2（自调整）；后续过程比较繁琐，考虑使用 python 完成，结果为：

python 代码及运行结果 ¶

import json
import numpy as np

class Node:
    """Tree node for least squares regression tree."""
    def __init__(self, value, feature, left=None, right=None):
        self.value = value.tolist() if isinstance(value, np.ndarray) else value
        self.feature = feature.tolist() if isinstance(feature, np.ndarray) else feature
        self.left = left
        self.right = right

    def __repr__(self):
        """Convert node to JSON string representation."""
        def custom_default(obj):
            if isinstance(obj, Node):
                return obj.__dict__
            # Handle numpy types by converting to Python standard types
            if isinstance(
                obj,(
                    np.int_,
                    np.intc,
                    np.intp,
                    np.int8,
                    np.int16,
                    np.int32,
                    np.int64,
                    np.uint8,
                    np.uint16,
                    np.uint32,
                    np.uint64,),
            ):
                return int(obj)
            if isinstance(obj, (np.float_, np.float16, np.float32, np.float64)):
                return float(obj)
            if isinstance(obj, np.ndarray):
                return obj.tolist()
            return str(obj)
        return json.dumps(self, indent=3, default=custom_default, ensure_ascii=False)


class LeastSquareRegTree:
    """Least squares regression tree implementation."""

    def __init__(self, train_X, train_y, epsilon=0.1, min_samples_split=2):
        self.X = np.asarray(train_X)
        self.y = np.asarray(train_y)
        self.feature_count = self.X.shape[1]
        self.epsilon = epsilon
        self.min_samples_split = min_samples_split
        self.tree = None

    def _fit(self, X, y, feature_count):
        j, s, min_error, c1, c2 = self._find_best_split(X, y, feature_count)
        tree = Node(feature=j, value=X[s, j], left=None, right=None)
        left_mask = X[:, j] <= X[s, j]
        right_mask = ~left_mask
        X_left, y_left = X[left_mask], y[left_mask]
        X_right, y_right = X[right_mask], y[right_mask]

        if min_error < self.epsilon or len(y_left) < self.min_samples_split:
            tree.left = float(c1)  # Convert numpy types to Python standard types
        else:
            tree.left = self._fit(X_left, y_left, feature_count)
        if min_error < self.epsilon or len(y_right) < self.min_samples_split:
            tree.right = float(c2)  # Convert numpy types to Python standard types
        else:
            tree.right = self._fit(X_right, y_right, feature_count)

        return tree

    def fit(self):
        self.tree = self._fit(self.X, self.y, self.feature_count)
        return self

    def predict(self, X):
        if self.tree is None:
            raise ValueError("tree is empty")

        X = np.asarray(X)
        predictions = np.zeros(X.shape[0])
        for i, sample in enumerate(X):
            predictions[i] = self._predict_sample(sample, self.tree)
        return predictions

    def _predict_sample(self, sample, node):
        if not isinstance(node, Node):
            return node

        if sample[node.feature] <= node.value:
            return self._predict_sample(sample, node.left)
        else:
            return self._predict_sample(sample, node.right)
    # Implements equation 5.21 from the textbook to find the split that minimizes squared error.
    def _find_best_split(self, X, y, feature_count):
        n_samples = len(X)
        min_error = np.inf
        best_feature = 0
        best_split = 0
        best_c1 = best_c2 = 0

        for feature_idx in range(feature_count):
            sorted_idx = np.argsort(X[:, feature_idx])
            sorted_X = X[sorted_idx]
            sorted_y = y[sorted_idx]
            unique_values = np.unique(sorted_X[:, feature_idx])

            for i in range(len(unique_values) - 1):
                split_value = (unique_values[i] + unique_values[i + 1]) / 2
                split_idx = np.searchsorted(sorted_X[:, feature_idx], split_value)

                if split_idx == 0 or split_idx == n_samples:
                    continue  # Skip if split would result in empty partition

                left_y = sorted_y[:split_idx]
                right_y = sorted_y[split_idx:]
                c1 = np.mean(left_y)
                c2 = np.mean(right_y)
                error = np.sum((left_y - c1) ** 2) + np.sum((right_y - c2) ** 2)

                if error < min_error:
                    min_error = error
                    best_feature = feature_idx
                    best_split = sorted_idx[split_idx - 1]  # Index in original array
                    best_c1 = c1
                    best_c2 = c2

        return best_feature, best_split, min_error, best_c1, best_c2

    def __repr__(self):
        return str(self.tree)


train_X = np.array([[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]]).T
train_y = np.array([4.50, 4.75, 4.91, 5.34, 5.80, 7.05, 7.90, 8.23, 8.70, 9.00])
model = LeastSquareRegTree(train_X, train_y, epsilon=0.2)
model.fit()
print(model)

{
   "value": 5,
   "feature": 0,
   "left": {
      "value": 3,
      "feature": 0,
      "left": 4.72,
      "right": 5.57
   },
   "right": {
      "value": 7,
      "feature": 0,
      "left": {
         "value": 6,
         "feature": 0,
         "left": 7.05,
         "right": 7.9
      },
      "right": {
         "value": 8,
         "feature": 0,
         "left": 8.23,
         "right": 8.85
      }
   }
}
